Informações Gerais

• O Low Profile Diesel LHD tem capacidade de 5 toneladas. É movido pelo motor DEUTZ modelo TCD914L06, melhorando a produtividade e o ambiente dos túneis subterrâneos, além de reduzir a poluição de maneira eficiente
• Eixo de Tração: Fabricante: KESSLER (Alemanha), Modelo: D81
• Segurança operacional:
  – Alarme automático e parada do equipamento em caso de anormalidade
  – Cabine com design ergonômico, espaço amplo e excelente visibilidade

Peso por Eixo

• Peso sem carga – Eixo dianteiro: 8.200 kg
• Peso sem carga – Eixo traseiro: 7.400 kg
• Peso com carga – Eixo dianteiro 15.600 kg
• Peso com carga – Eixo traseiro: 5.000 kg

Velocidade de Operação

• 1º marcha: 0-4,1 km/h
• 2º marcha: 0-8,2 km/h
• 3º marcha: 0-23,2 km/h

Sistema de Freios

• Componentes: Freio de serviço, estacionamento e emergência
• Características
  – Sistema SAHR (freio por mola, liberação hidráulica)
• Freios de disco múltiplo, totalmente
  fechados e resfriados a óleo

Transmissão Powershift

• Fabricante: DANA (EUA)
• Modelo: Série R20000
• Características: Controle eletrônico, 3 marchas à frente / 3 marchas à ré

Monitoramento

• Tela: IFM CR1083, 7″ LED
• Controlador: IFM CR2532, CPU 50MHz

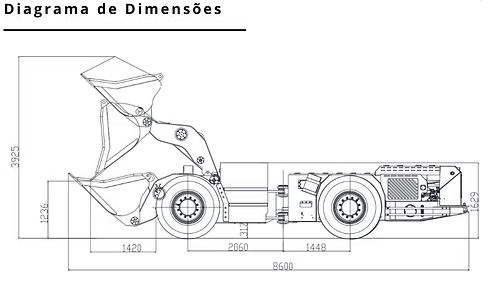

Parâmetros Principais

• Tempo de elevação do braço: 5,7 segundos
• Tempo de descida do braço: 3,2 segundos
• Tempo de basculamento da caçamba: 2,1 segundos
• Altura máxima com braço levantado 3925 mm
• Altura máxima de descarga: 1.236 mm
• Distância mínima de descarga: 1.420 mm
• Ângulo máximo de descarga: 38º
• Distância entre eixos: 3.508 mm
• Ângulo de saída: 13º
• Oscilação do eixo traseiro: +8º
• Distância mínima do solo: 317 mm
• Capacidade máxima de subida: 25%
• Ângulo máximo de esterçamento: +40º
• Dimensões (em transporte): 8.600 mm x 2.400 mm * 1.630 mm
• Capacidade da caçamba (SAE): 2,3 mº
• Peso operacional: 15.600 kg
• Capacidade nominal de carga: 5.000 kg

Motor Diesel

• Fabricante: DEUTZ (Alemanha)
• Modelo: TCD914L06
• Potência nominal: 119,6 kW & 2300 rpm
• Características: Resfriado a ar, turboalimentado

Raio Mínimo de Esterçamento

• Raio externo: 6.352 mm
• Raio interno: 3.525 mm

Sistema Elétrico

• Alternador: 28V 35A
• Baterias: 2x 12V 100Ah
• Faróis dianteiros: 2 unidades
• Faróis traseiros: 2 unidades
• Sensores:
  – Nível de diesel e óleo hidráulico
  – Pressão dos sistemas de trabalho, direção e freio
  – Sensores de limite
• Alarmes:
  – Indicadores de luz vermelha/verde
  – Luz rotativa de advertência
  – Alarme de baixo nível de óleo
  – Alarme de baixa pressão de óleo

Sistema Hidráulico

• Componentes: Sistema de trabalho, direção, freio e sistema de recarga de óleo
• Características:
  – Bombas e válvulas de marcas internacionais renomadas
  – Sistema de fluxo combinado para reduzir perda de energia
