Especificação Técnica

• Modelo: W14B/D
• Com motor diesel Cummins; Motor elétrico = 440 V /60HZ
• Haste: R32
• Diâmetro do furo: 32-64 mm
• Potência máxima de impacto: 14 kW
• Frequência de impacto: 70 Hz
• Pressão do sistema: 160 bar
• Sistema de rotação: Independente
• Velocidade de rotação: 0-430 rpm
• Torque máximo de rotação: 522 Nm
• Consumo de lubrificação: 3 L/s

Chassi e Transmissão

• Direção articulada com ângulo de 240º
• Tração nas quatro rodas.
• Transmissão hidrostática
• Estabilizadores hidráulicos dianteiros e traseiros
• Freios de estacionamento e emergência.

Sistema Hidráulico

• Pressão máxima do sistema: 220 bar
• Tanque de óleo hidráulico: 180 L
• Indicadores de nível e temperatura de óleo.
• Filtragem de óleo com precisão de 10 um
• Resfriador de óleo hidráulico em aço inoxidável
• Inclinação máxima de trabalho: 14º
• Velocidade máxima de deslocamento: 9 km/h

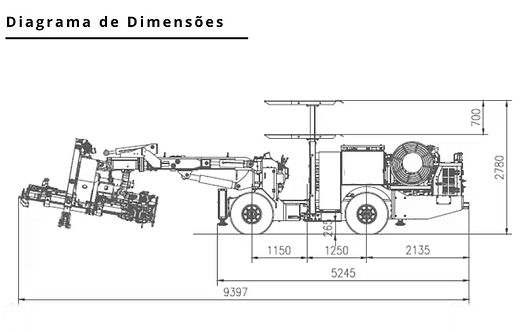

Dimensões

• Dimensões (C x L x A): 9.397 x 1.600 x 2.080/2.780 mm
• Distância ao solo: 265 mm
• Peso total: 12.500 kg
• Velocidade máx. de deslocamento: 9km/h
• Raio de giro: 2.500/5.232 mm

Sistema de Ar Comprimido

• Compressor de parafuso.
• Motor: 5,5 kW
• Deslocamento máximo: 11,6 L/s
• Pressão de trabalho: 8 bar

Sistema de Água

• Bomba centrífuga.
• Motor: 3 kW
• Vazão máxima: 83 L/min
• Pressão máxima de trabalho: 25 bar

Sistema de Alimentação e Cabeça de Instalação

• Modelos de alimentação: BU25K, BU25P, BU25Q (todos compatíveis)
• Comprimento do chumbador: 1.800mm (BU25K), 2.000 mm (BU25P), 2.200mm (BU25Q)
• Capacidade de manuseio de chumbadores: 10 unidades
• Comprimento da haste de perfuração: 2.175 mm (BU25K), 2.475 mm (BU25P), 2.700 mm (BU25Q)
• Profundidade do furo: 1.950 mm (BU25K), 2.185 mm (BU25P), 2.460 mm (BU25Q)
• Força de propulsão: 75 k

Sistema Elétrico

• Tensão: 380V
• Frequência: 50 Hz
• Potência instalada total: 63,5 kW
• Potência do motor principal: 55 kW
• Sistema com proteção contra sobrecarga térmica
• Indicadores de sequência de fases e falha à terra.
• Carregador de bateria e transformador de 300 VA.
• Luzes de advertência, buzinas ealarmes de ré.
